Allgemeine Beschreibung:

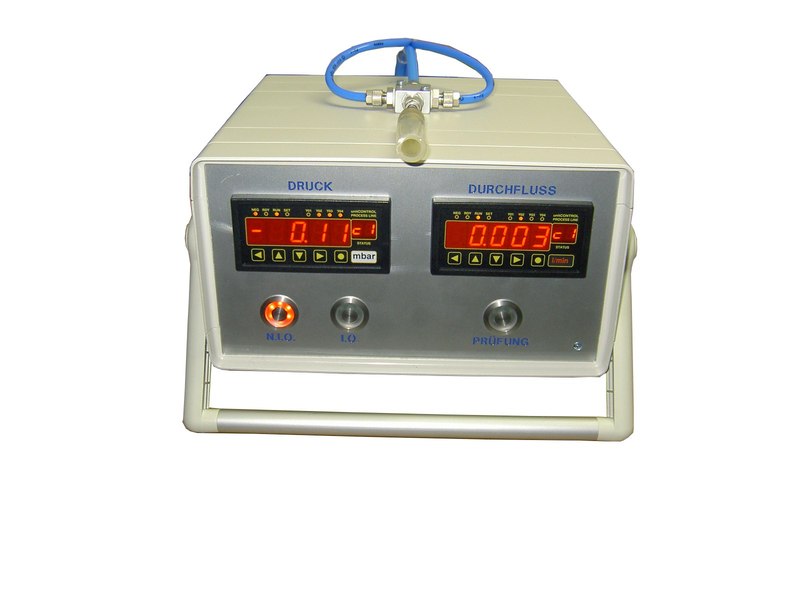

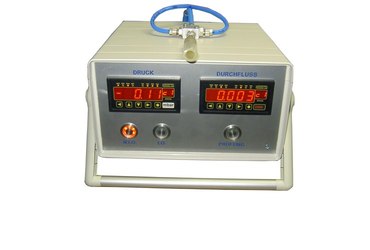

Manuelles Leckverlustmengen-Messgerät im mobilen Tischgehäuse.
Das Messgerät erfasst unter einem frei einstellbaren Prüfdruck im Bereich ab 0...10 mbar die prüflingsbedingten Leckverluste im NmL/min. Über 2 separate 4 1/2-stellige LED-Anzeigen werden der Prüfdruck und die Leckmenge zeitgleich angezeigt. Über die sich am Prüfgerät angebrachten LED`s können Grenzwertfenster für den Prüfdruck und die Durchflussmenge eingestellt werden.

Funktion:
Mit dem Schalter FÜLLEN wird zunächst der Prüfling mit Druck beaufschlagt. Die Befüllung erfolgt hierbei sowohl über den Durchflusstransmitter wie auch über eine Bypassleitung (Überlastschutz für den Durchflusstransmitter). Nach Erreichen des über den frontseitigen Präzisionsdruckregler frei einstellbaren Prüfdruck ist der Schalter „MESSEN“ zu betätigen und anschließend der Schalter „FÜLLEN“ auszuschalten. Neben der jeweiligen Druck- und Durchflussanzeige signalisieren die frontseitigen LEDs einen i.O. bzw. n.i.O. – Zustand (Grenzwerte müssen gemäß nachfolgender Anleitung eingestellt werden).

Grenzwerteinstellung:
Über die Digitalanzeigen für Druck und Durchfluss werden bei Bedarf die Grenzwertfenster programmiert.
Jedes Gerät verfügt über 2 frei einstellbare Grenzwerte.

Einstellung der Grenzwerte:
Taste „P“ betätigen und gleichzeitig mit der Pfeiltaste nach oben Grenzwert 1 bzw. Grenzwert 2 anwählen.
Taste „P“ loslassen und mit den beiden Pfeiltasten den gewünschten Grenzwert einstellen.

Technische Daten:
Spannungsversorgung: 230 VAC
Messbereich Durchflusstransmitter: 0,1 ... 20 NmL/min.
Messbereich Druckmessumformer: 0 ... 1000 mbar relativ

Kalibrierung des Massdruchflussmessers nach DIN 1343 Bei 0 °C und 1013 mbar.

Generelles:
Nach dem Einschalten benötigt insbesondere der Durchflusstransmitter ca. 20 Minuten bis sich der O-Punkt stabilisiert hat (Thermische Durchflusstransmitter).
